一、概述

NDL型雙螺旋壓榨機用于破碎后果蔬物料的連續壓榨，壓榨能夠穩定、順暢地連續運行，故障率低，運行和維護費用低；常溫壓榨不升溫，極高的出汁率和脫水率是其突出特點，使用簡單方便，結構合理，生產能力高，呈現出普通螺旋榨汁機或者其他形式的脫水機難以達到的效果，具有極高的性價比。

二、工作原理

該設備核心壓榨機構主要由并排的兩根變底徑變螺距螺旋軸組成，被壓榨的物料在相鄰葉片之間產生壓力，從而完成固液分離工序，其壓榨原理能很好的保護過濾網，適用范圍廣，對大部分物料不會產生架料，抱軸、打滑和不出料等情況，能滿足絕大部分物料的固液分離工序，壓榨比高；

工作時，破碎均勻后的物料經過輸送進入上進料雙螺旋槽內，由并排的兩根相對旋轉的輸送螺旋軸旋轉向前推送物料調入進料箱內，由變螺距變底徑的兩根相對旋轉的壓榨螺旋軸旋轉向前推送物料（螺距由大變小、底徑由小變大），物料受到了葉片與葉片間的擠壓力，將汁液擠出，最終物料被輸送至出料調節擋板機構處，出料調節擋板機構由后方的兩根螺桿提供壓力，將物料堵在螺旋榨汁倉內，由于后續物料不斷被向前擠壓輸送，料渣便從擋板與出料箱之間的縫隙排出，縫隙調節的越小，擠壓力越大，出汁率就越高。

三、結構特征

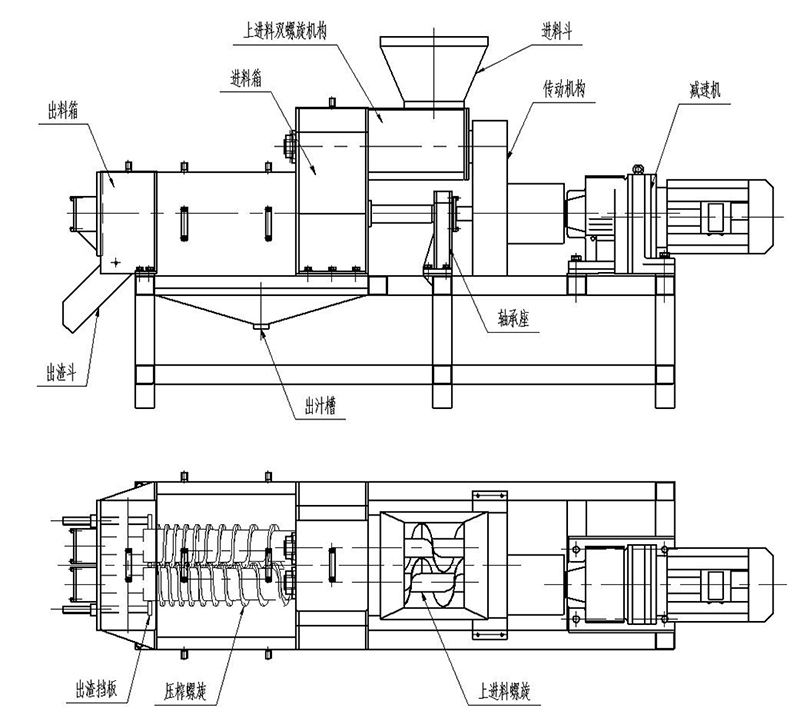

該設備主要由斜齒輪減速機、聯軸器、上進料雙螺旋機構、進料箱、兩根變距變徑壓榨螺旋、可拆卸過濾網、出料擋板調節機構、軸承座、機架、出汁槽、出渣斗等組成（詳見附圖）；設備與物料接觸部分全部采用SUS304不銹鋼材料制作，外表整體拋光、噴砂處理，美觀大方。

四、適用范圍

各種行業固態或者液態物料的固液分離以及廢渣的壓榨脫水。

（僅列出部分典型的加工對象）

1、果蔬以及根、莖、葉、花、果等物料的榨汁。

如蘋果、梨、刺梨、生姜、椰肉、桑葚、藍莓、沙棘、枸杞、石榴等；菊花、玫瑰花等鮮花；菠菜、芹菜、大麥苗等；

2、食品加工：胡蘿卜、土豆、蘑菇、花椒、洋蔥、冬瓜、豆芽、柑橘綜合利用、煙草、油渣、各種茶葉渣、醋糟、啤酒粕、玉米皮等；大豆蛋白、果膠等；

3、生物制藥：浸提后的中藥渣的壓榨；植物類中藥的壓榨提取。

4、果蔬垃圾（廢果）、餐廚垃圾、生活垃圾的壓榨脫水；

5、各種糞便的脫水以及屠宰場污水的壓榨分離；

五、產品特點

該螺旋榨汁脫水機依據疊加壓縮原理設計，主要靠雙螺旋進料系統、并排的兩根變底徑變螺距螺旋軸、篩網、出料擋板四者的配合來實現物料榨汁脫水的目的。待處理的物料經過輸送均勻地送到榨汁脫水機的進料口，經過螺旋葉片的擠壓和篩網的過濾，水或者汁液經過篩網流到機器下面的出汁槽收集后經過管路接走，榨汁脫水后的渣通過輸送帶輸送到指的地方。

1、低速運行，壓榨時物料溫度不升高；

2、雙螺旋進料系統和進料箱就行特殊設計，不易產生架空現象；

3、物料不打滑，不返料，不抱軸，工作效率高；

4、不會產生“梗阻”現象而卡住螺旋不出渣；

5、采用疊加壓縮原理，被壓榨的物料在相鄰葉片之間產生壓力，能很好的保護過濾網；

6、出料擋板采用低成本，易維修的螺栓調節控制，避免了液壓、氣動控制需額外附件提供動力，且壓力調節不直觀、不易維修的弊端；

7、有自動破碎作用，物料不經破碎也可以擠壓，但是會影響壓榨速度和出渣干度；

8、與物料接觸部件全不銹鋼制造，不會對物料產生二次污染；

9、不拆篩網，高壓噴沖，清洗方便。兩半篩網可拆卸，清洗更加徹底，可根據要求可增加清洗系統；

10、噴砂處理，造型美觀；結構簡單，易損件少，維修方便，費用低。

11、客戶現場反饋該設備出汁率、易用性及穩定性達到用戶設計及使用要求，生榨椰蓉時，該設備出汁率達61%；壓榨蘋果生產線廢果時，該設備壓榨后的果渣含水率為68%（廢果原料含有大量塑料薄膜套袋），配合我公司獨特的破碎工藝，目前國內僅該款設備能穩定壓榨原料含有大量塑料薄膜套袋的廢果，無需擔心因大量塑料薄膜套袋而導致設備頻繁停機和影響壓榨效果。

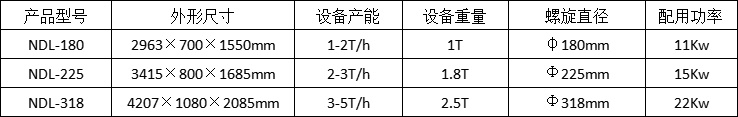

六、主要參數
